PYH多缸液压圆锥破碎机示意图

1. 机架主体 2. 液压部分 3. 支撑套筒
4. 传动轴支撑件 5. 传动轴 6. 推力轴承
7.偏心套筒 8.碗状轴承部件 9.破碎锥
10. 物料分配托盘部件 11. 衬板 12. 调节套筒
13. 驱动装置 14. 基本部件

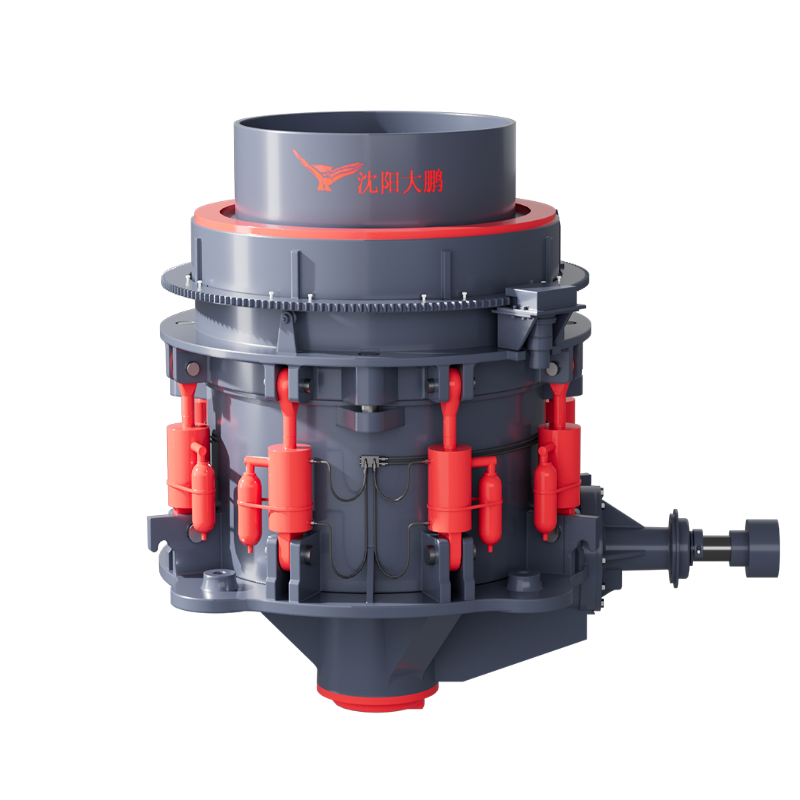

PYH多缸液压圆锥破碎机简介
PYH多缸液压圆锥破碎机是一款高效稳定的破碎设备。它应用范围广、生产能力强、破碎效率高,且操作维护简便。PYH多缸圆锥破碎机是大型石料厂和矿山破碎的理想选择。
PYH多缸液压圆锥破碎机的优势
1. 生产效率高: PYH多缸液压圆锥破碎机采用分层压缩破碎理论,具有科学的破碎腔和大偏心设计,并采用液压缸预压缩技术,在破碎过程中实现恒定的排料口,保证了较高的生产效率、优良的产品颗粒形状和较低的能耗。
2. 高度自动化: PYH多缸圆锥破碎机的自动控制系统可实现过载保护、铁芯保护、排料口调节等功能,并实时监测油温、油压、流量等参数,以确保设备可靠运行。
3. 适应性强: PYH多缸圆锥破碎机有两种类型:标准型和短头型。每种型号都对应多种腔体类型。通过更换衬板和皮带轮等部件,可以调整产品分级,以满足不同的需求。
PYH多缸液压圆锥破碎机的技术参数
模式我 & 规格 |
C分类 |
空腔 类型 | 尺寸 进料口(毫米) |
我n. 迪斯充电端口尺寸(毫米) | 主要针对或者 (千瓦)) | 出院 尺寸(毫米)
|
容量(t/h) | ||
开场 边 | 闭合侧 | ||||||||
PYH圆锥破碎机D1607 |
H400 | 短的 | 美好的 | 70 | 35 | 6 |
240 | 6-13 | 110-220 |
吡咯烷酮 D1608 | 中等的 | 89 | 54 | 6 | 6-19 | 145-325 | |||
吡咯烷酮 D1613 | 粗糙的 | 133 | 98 | 10 | 10-25 | 200-353 | |||
PYH锥 破碎机 D1614 | 粗 | 158 | 117 | 13 | 13-25 | 265-353 | |||
PYH圆锥破碎机 B1620 |
H450 | 标准 | 美好的 | 209 | 188 | 16 | 16-38 | 190-345 | |
吡咯烷酮 B1624 | 中等的 | 241 | 212 | 22 | 22-51 | 270-438 | |||
吡咯烷酮 B1626 | 粗糙的 | 269 | 241 | 25 | 25-64 | 315-600 | |||
锥体 破碎机 B1636 | 粗 | 368 | 331 | 38 | 38-64 | 450-600 | |||
PYH圆锥破碎机 D2110 |
H700 | 短的 | 美好的 | 105 | 51 | 6 |
450 | 6-16 | 315-475 |
吡咯烷酮 D2113 | 中等的 | 133 | 95 | 10 | 10-19 | 410-590 | |||
吡咯烷酮 D2117 | 粗糙的 | 178 | 127 | 13 | 13-25 | 525-695 | |||
PYH锥 破碎机 D2120 | 粗 | 203 | 152 | 16 | 16-25 | 588-756 | |||
PYH圆锥破碎机 B2127 |
H750 | 标准 | 美好的 | 278 | 253 | 19 | 19-38 | 565-840 | |
吡咯烷酮 B2133 | 中等的 | 334 | 303 | 25 | 25-51 | 705-1160 | |||
吡咯烷酮 B2136 | 粗糙的 | 369 | 334 | 31 | 31-64 | 910-1450 | |||
PYH锥 破碎机 B2146 | 粗 | 460 | 425 | 38 | 38-64 | 1000-1550 | |||
PYH圆锥破碎机 D2512 |
H900 | 短的 | 美好的 | 120 | 60 | 10 |
710 | 10-16 | 560-670 |
吡咯烷酮 D2515 | 中等的 | 150 | 100 | 13 | 13-19 | 670-810 | |||
吡咯烷酮 D2519 | 粗糙的 | 190 | 130 | 16 | 16-22 | 770-1000 | |||
PYH锥 破碎机 D2522 | 粗 | 220 | 160 | 19 | 19-25 | 920-1190 | |||
PYH圆锥破碎机 B2530 |
H950 | 标准 | 美好的 | 300 | 275 | 19 | 19-38 | 700-1200 | |
吡咯烷酮 B2535 | 中等的 | 350 | 320 | 25 | 25-51 | 1050-1900 | |||
吡咯烷酮 B2541 | 粗糙的 | 410 | 375 | 31 | 31-64 | 1300-2500 | |||
PYH锥 破碎机 B2548 | 粗 | 480 | 445 | 38 | 38-64 | 1500-2600 | |||
PYH圆锥破碎机 D2612 |
H1100 | 短的 | 美好的 | 140 | 70 | 11 |
800/850 | 11-18 | 580-740 |
吡咯烷酮 D2616 | 中等的 | 144 | 105 | 13 | 13-25 | 680-920 | |||
吡咯烷酮 D2618 | 粗糙的 | 154 | 131 | 19 | 19-38 | 740-960 | |||
PYH锥 破碎机 D2623 | 粗 | 194 | 165 | 23 | 23-47 | 770-1030 | |||
PYH圆锥破碎机 B2624 |
H1150 | 标准 | 美好的 | 305 | 260 | 25 | 25-51 | 800-1650 | |
吡咯烷酮 B2632 | 中等的 | 406 | 345 | 27 | 27-59 | 815-1750 | |||
吡咯烷酮 B2636 | 粗糙的 | 447 | 380 | 31 | 31-84 | 830-2800 | |||
PYH圆锥破碎机 B2638 | 粗 | 530 | 450 | 44 | 44-84 | 970-2800 | |||
注:以上参数表仅供参考。
T实际生产能力取决于材料类型和生产条件。
PYH多缸液压圆锥破碎机的工作原理
1. 液压系统提供动力: 液压系统通过液压马达驱动传动装置,从而驱动圆锥体摆动。
2. 物料输送: 待破碎的物料通过进料装置进入破碎室。
3. 圆锥摆动: 液压系统通过调节液压马达的速度和方向来控制锥体的摆动。
4. 物料破碎: 由于圆锥体的摆动,物料不断受到挤压和冲击,逐渐被压碎成更小的颗粒。
5. 出院及分类: 破碎后的物料通过出料口从机器外部排出,并根据需要进行分类。

应用场景 PYH多缸液压圆锥破碎机

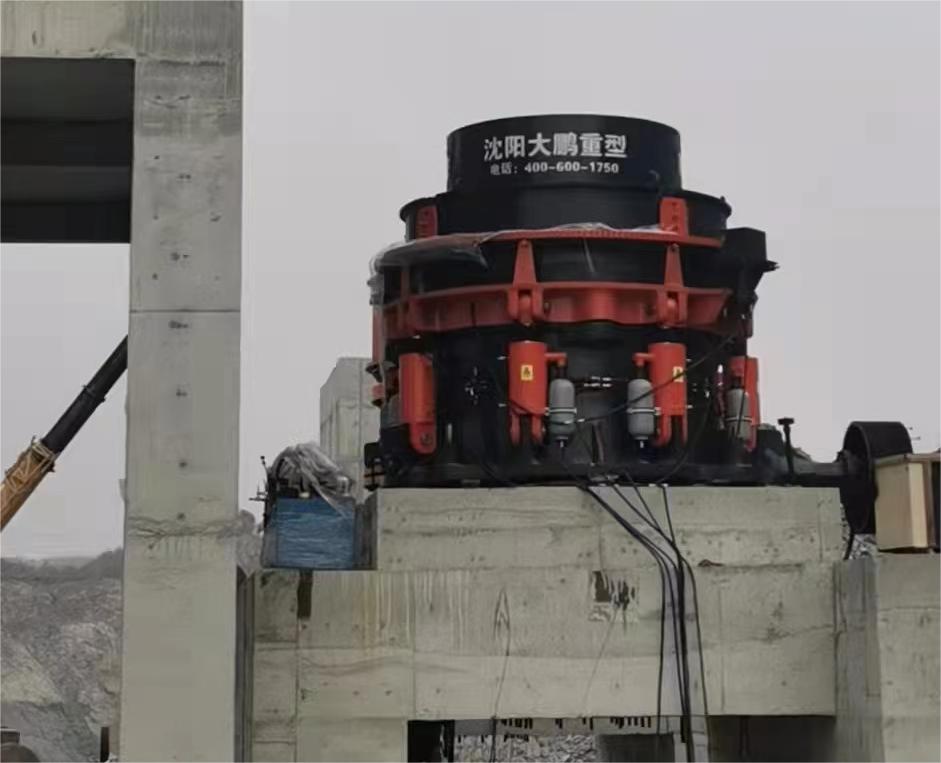

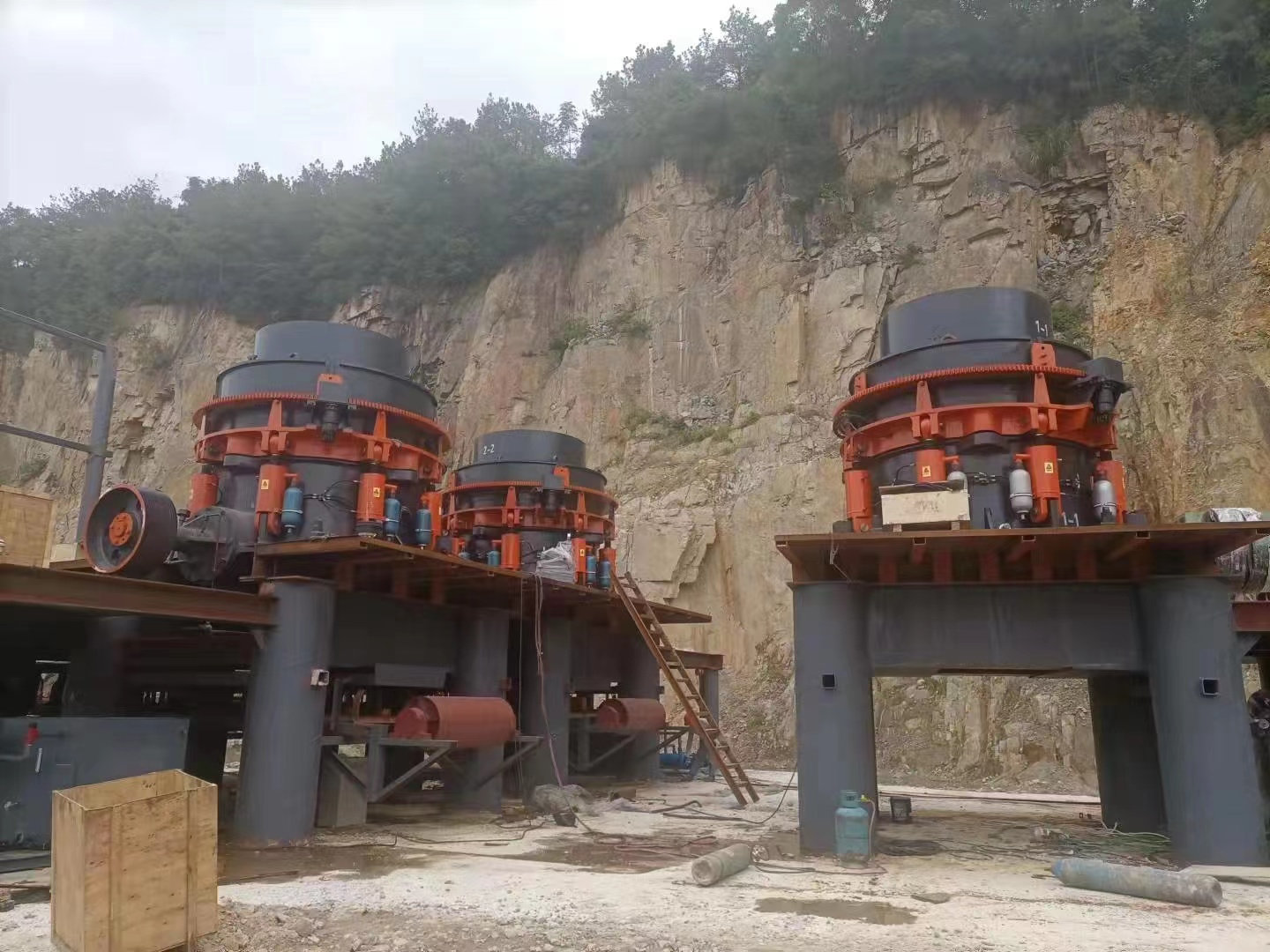

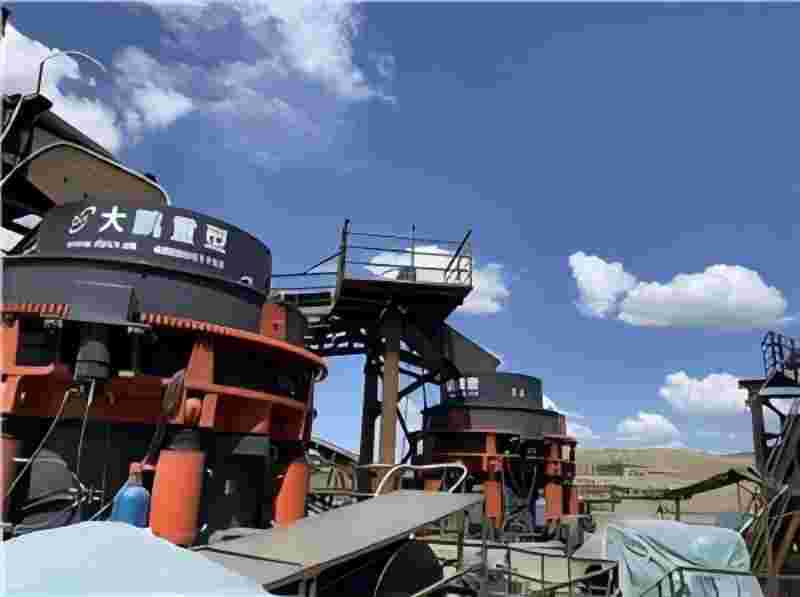

PYH多缸液压圆锥破碎机广泛应用于石料生产、矿山破碎、建筑、道路建设、化工、冶金和硅酸盐行业。凭借其卓越的破碎效率和产品质量,已成为生产优质石料、机制砂以及加工中硬度矿石和岩石的理想设备。多缸圆锥破碎机也适用于移动破碎站,可提供灵活的现场破碎解决方案。

我们的服务 PYH圆锥破碎机(PYH) 多缸液压圆锥破碎机)
1. PYH圆锥破碎机定制尺寸服务(PYH多缸液压圆锥破碎机)
针对不同行业的生产特点和实际需求,我们组建专业技术团队进行一对一咨询。通过深入分析产能目标、材料特性和场地条件等关键因素,我们精准匹配最佳设备配置,避免产能浪费或不匹配,从而最大限度地提高投资回报率。
2. 高效的物流和配送 PYH圆锥破碎机(PYH 多缸液压圆锥破碎机)
FOB(船上交货)是我们首选的物流术语。我们与优质的物流合作伙伴协作,协调整个流程,包括设备包装、港口装货和合规的清关手续。这确保设备能够按时安全地送达指定目的地,从而缩短生产启动周期。
3. 个性化升级解决方案 PYH圆锥破碎机(PYH 多缸液压圆锥破碎机)
针对现有生产线产能扩张和节能改造的需求,我们提供设备升级和技术优化方案。这些方案有助于提高产能、降低能耗,并使PYH圆锥破碎机(多缸圆锥破碎机)能够灵活适应行业发展和市场需求的变化。
